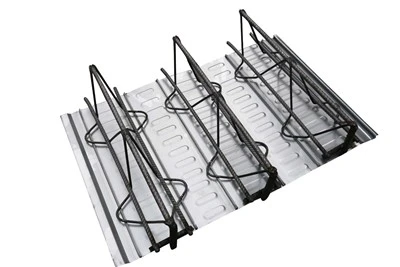

DUOWEI TDM e TDV ponte con traliccio in acciaio
Il DUOWEI TDM e TDV Steel Bar Truss Deck è un sistema avanzato di ponte composito progettato per la costruzione efficiente e robusta di pavimenti in cemento. Integra una capriata in acciaio prefabbricata con un impalcato in acciaio zincato, formando un'unica unità unificata che svolge molteplici funzioni durante tutto il processo di costruzione.
Concetto di prodotto e vantaggi principali
Questo sistema funziona come una cassaforma permanente. La piattaforma è prodotta in uno stabilimento dove una capriata in acciaio, composta da barre di rinforzo, è saldata direttamente ad una piastra di base in acciaio zincato. Questo design innovativo offre vantaggi significativi in cantiere:
Carico immediato-Cuscinetto:Durante la fase di costruzione, la piattaforma stessa è sufficientemente resistente da sostenere i lavoratori, il calcestruzzo bagnato e altri carichi di costruzione.
Installazione semplificata:Può essere posato direttamente su travi portanti riducendo drasticamente i tempi di allestimento.
Rinforzo integrato:La piattaforma funge sia da cassaforma permanente che da rinforzo inferiore primario per la soletta in cemento, eliminando la necessità di complesse operazioni di posizionamento delle armature in loco-e di demolizione della tradizionale cassaforma.
Efficienza migliorata:Sostituendo le casseforme temporanee e semplificando il processo di rinforzo, si accelerano significativamente i tempi di costruzione e si riducono i costi di manodopera.
Elementi del prodotto
I mazzi TDM e TDV sono composti dai seguenti elementi chiave:
Armatura superiore:La corda superiore della travatura reticolare.
Armatura inferiore:La corda inferiore della travatura reticolare.
Armatura per armature:Le barre diagonali che collegano gli accordi superiori e inferiori, fornendo resistenza al taglio.
Ponte (piastra d'acciaio):La piastra di base in acciaio zincato.
Supporto per armature per cemento armato:Barre aggiuntive per stabilità e portanza.
Specifiche del prodotto
Armatura superiore e inferiore:
Materiale: Grado 3 arrotolato a caldo-HRB400 laminato o a freddo-nervato Grado CRB550.
Piatto d'acciaio della piattaforma:
Materiale: lamiera di acciaio zincato.
Spessore:

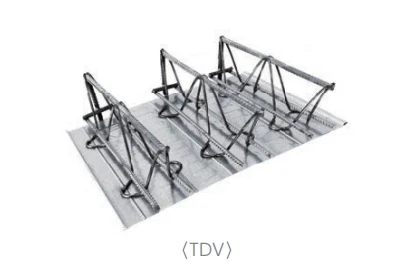

Serie TDV: da 0,4 mm a 1,0 mm
Serie TDM: da 0,4 mm a 0,7 mm
Rivestimento in zinco: grado minimo Z120 (contenuto totale di zinco su entrambi i lati).
